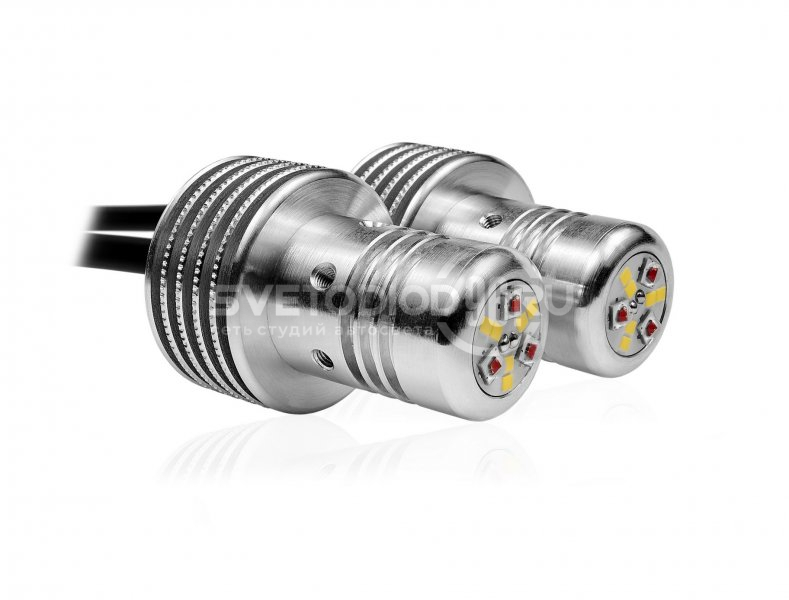

Светодиодная система задних фонарей Light Label COMBO RW W21W (красно-белая)

Двухцветная светодиодная система, выполняющая функции сигналов габаритных огней, стоп-сигнала, заднего противотуманного фонаря, а также сигнала заднего хода. Устанавливается в штатный патрон W16W. Оснащена функционалом "антихвост". При активации система начинает подавать пульсирующие сигналы белым светом для привлечения внимания сзади идущего автомобиля. Яркость может быть изменена пользователем.

ПОДКЛЮЧЕНИЕ ИЗДЕЛИЯ

1.контакт (красный) – «+» Стоп сигнала.

2.контакт (зеленый) – «+» Заднего габарита.

3.контакт (белый) – «+» Задний ход.

4.контакт (коричневый) – «+» Задний ПТФ

5.контакт (черный) – «-» Масса

НАСТРОЙКА

Вход в режим настройки:

Нажимаем педаль тормоза (включаем стоп-сигналы) и, удерживая её, щёлкаем вкл/выкл габаритов – два длинных щелчка (около 2-3 сек.) и три коротких (менее 1 сек.), включение режима настройки подтвердится вспышками двух цветов лампы. В течение следующих пяти секунд лампы будут находиться в режиме настройки, в это время доступно внесение следующих изменений:

Настройка яркости сигналов лампы:

Стоп-сигнал – продолжаем удерживать педаль тормоза до тех пор пока яркость не достигнет желаемого уровня, затем отпускаем. Значение яркости задано. Всего доступно 10 уровней яркости. При каждой настройки яркости будет начинать с первого уровня.

Габаритные огни - включаем габаритные огни и отпускаем педаль тормоза, как только яркость достигнет желаемого уровня – выключаем. Значение яркости задано. Всего доступно 10 уровней яркости. При каждой настройки яркости будет начинать с первого уровня.

Настройка вариантов переключения между сигналом габарита, стоп сигнала и задних ПТФ:

В связи с тем, что за сигнал габарита, стоп сигнал и задние ПТФ отвечает одна и та же секция фонаря в лампах реализована возможность трёх вариантов переключения между этими режимами работы:

1. Переход от габарита и от ПТФ к стоп сигналу происходит стандартно – изменением яркости работы лампы. Активация: в режиме настройки однократное включение – выключение заднего хода. Включение режима подтверждается семью однократными вспышками.
2. Переход от габарита к стоп сигналу происходит стандартно, переход от ПТФ к стоп сигналу с однократной вспышкой. Активация: в режиме настройки двукратное включение – выключение заднего хода. Включение режима подтверждается семью двукратными вспышками.
3. Переход от габарита к стоп сигналу с однократной вспышкой, переход от ПТФ к стоп сигналу с однократной вспышкой. Активация: в режиме настройки трёхкратное включение – выключение заднего хода. Включение режима подтверждается семью трёхкратными вспышками.

ДОПОЛНИТЕЛЬНЫЕ ФУНКЦИИ

В ходе эксплуатации возможно использование дополнительных функций лампы:

Режим антихвост–многократные вспышки лампы заднего хода для подачи сигнала следующему за Вами транспорту. Активация - три коротких (менее 1 сек) включения – выключения ПТФ и последующее четвертое включение ( включили и не выключаем). На ввод данной комбинации отводится не более шести секунд.

Режим заднего освещения – используется на стоящем автомобиле для освещения пространства позади машины. Активируется в режиме антиослепления однократным включением – выключением заднего хода.
