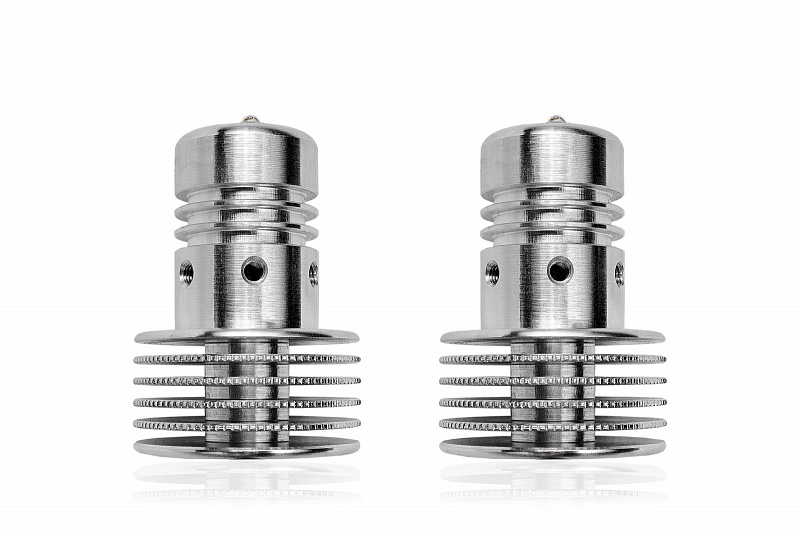

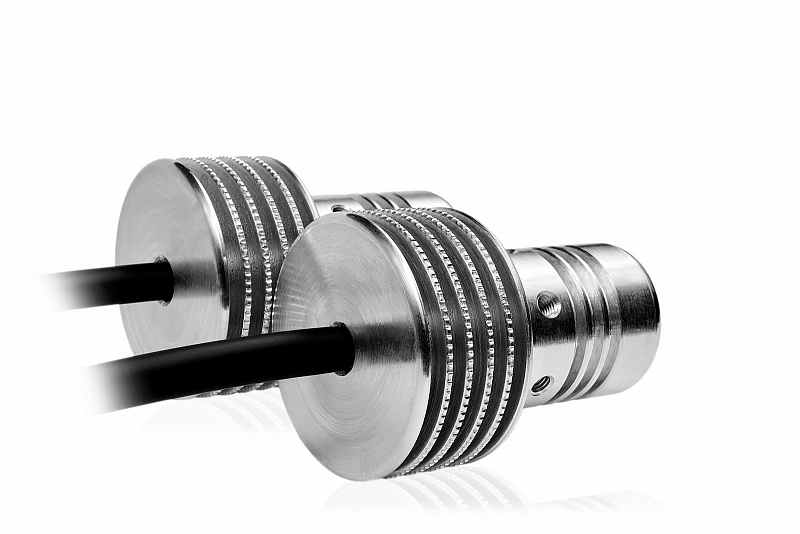

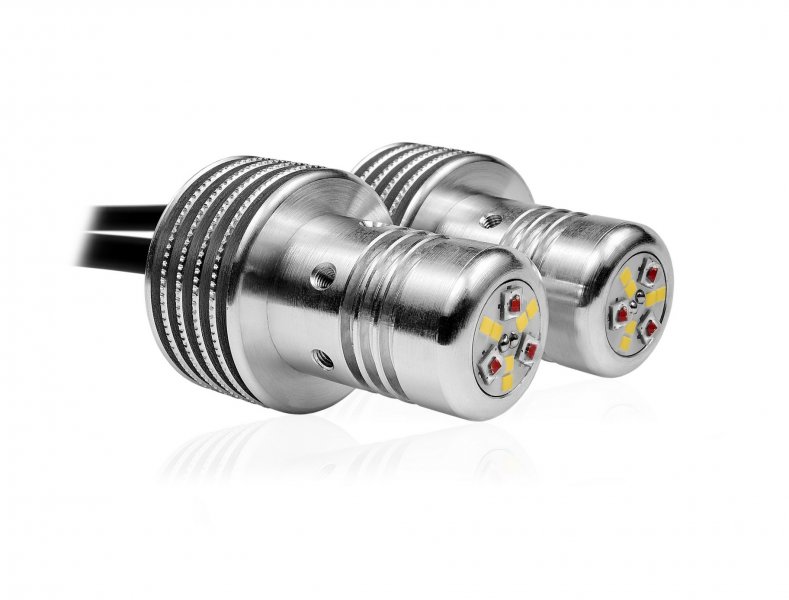

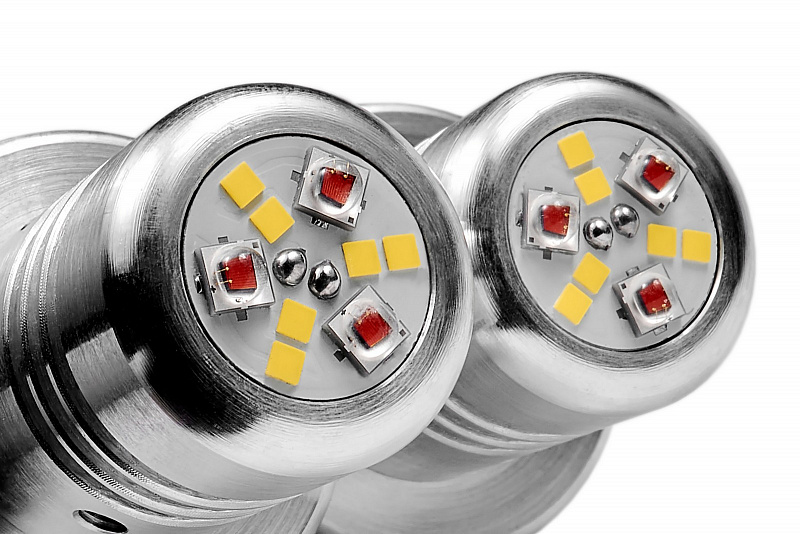

Светодиодная система задних фонарей Light Label COMBO YW W21W (оранжево-белая)

Светодиодная система LOCATOR COMBO YW (поворотник/задний ход/антихвост)

Распиновка:

1. ПТФ

2. поворот

3. задний ход

4. масса (установить предохранитель на 3А)

Так как светодиодная система выполняет функции сигнала поворота и также заднего хода а в момент времени может быть задействован только один режим, Вам рекомендуется выбрать варианты приоритета одного режима над другим.

Возможны следующие варианты:

1.       Преобладание сигнала поворотника над задним ходом – при движении задним ходом с включенным поворотником система будет работать в режиме “поворотник”. Штатные секции заднего хода будут работать в режиме “задний ход” (выбран по умолчанию заводом изготовителем)

2.       Преобладание сигнала заднего хода над сигналом поворотника - при движении задним ходом с включенным поворотником система будет работать в режиме “задний ход”. Штатные секции заднего хода будут работать в режиме “задний ход”.

Помимо вариантов приоритета Вам предлагается настроить уровень яркости сигнала поворотника. Доступно 10 уровней яркости (по умолчанию установлен первый уровень яркости)

НАСТРОЙКА

1.       Включаем ПТФ

2.       (ПТФ включен) Вход в режим настройки осуществляется комбинацией включения/выключения заднего хода “2 длинных включения (3 сек) – 3 коротких (1 сек) включения”

После входа в режим настроек Вы сможете увидеть какой режим работы световых сигналов лампы установлен.

1.       Лампы мигают оранжевым светом – установлен вариант 1 (преобладание сигнала поворотника) - выбран по умолчанию

2.       Лампы мигают белым светом – установлен вариант 2 (преобладание сигнала заднего хода)

Чтобы изменить режим нужно включить/выключить задний ход в момент мигания ламп.

Если в течение 10 секунд Вы не произвели никаких действий, система предложит Вам настроить следующий параметр, а именно яркость поворотника.

НАСТРОЙКА ЯРКОСТИ СИГНАЛОВ ПОВОРОТНИКА

В системе доступно 10 уровней яркости от минимального к максимальному. Изначально установлен минимальный уровень яркости. Лампа повортника начнет циклически мигать, перебирая уровни яркости от минимального до максимального. Как только Вы выберете понравившийся режим, просто выключите ПТФ. Система запомнит данный уровень яркости.

Чтобы выйти из режима без сохранения, просто включите однократно поворотник.

РЕЖИМ АНТИХВОСТ

Система оснащена функцией “антихвост”. Когда Вам мешает сзади идущий автомобиль, Вы можете подать ему сигнал. Лампы начнут пульсировать белым светом.

Чтобы активировать данную функцию, используем комбинацию ПТФ-ом 3 коротких включения/выключения и на 4-й оставляем работать.
